公称通径: | 40~ 200 Mm | 公称压力: | ANSI 125,150,300,600 JIS10,16,20,30,40K PN1.6,4.0,6.4MPa |
---|---|---|---|
连接形式: | 法兰式,FF,RF,RJ,LG标准JIS ANSIB16.5,JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面 |
·产品介绍
名称:吴忠仪表 HSC套筒单座调节阀
品牌:吴忠仪表
·产品特点
HSC套筒单座调节阀是一种高性能的单座调节阀,适用于高压差产生闪蒸空化的场合,坚固的套筒保护阀体不闪真空化的破坏.
阀体通道呈S流线形,还设有一个改善套筒周围流体平稳流动的导流翼,压降损失小,流量大,可调范围广,流量特性精度高.
调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大

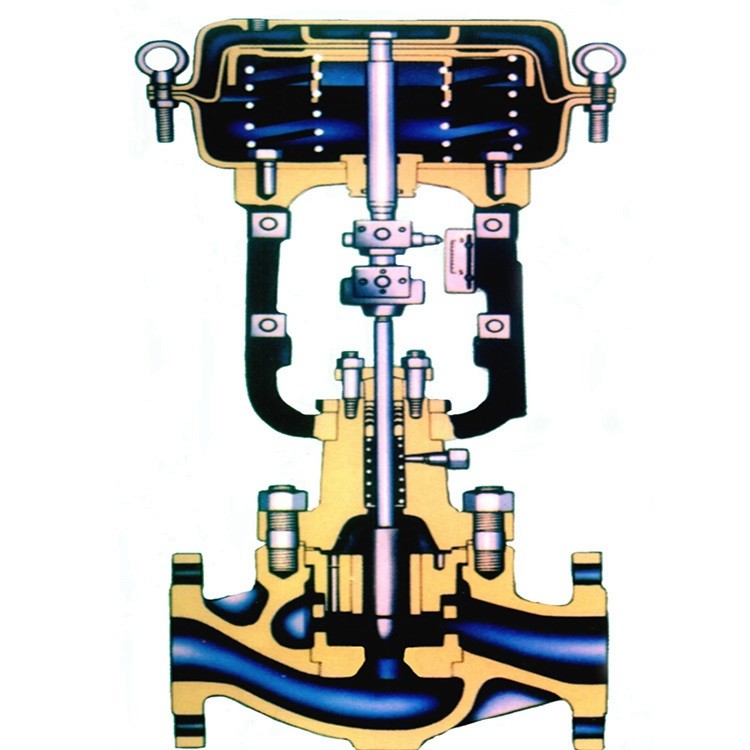

·产品图片
·技术和参数性能
1,阀体
型式:直通单座套简式铸造球形阀
公称通径:40~ 200 mm
公称压力:ANSI 125,150,300,600 JIS10,16,20,30,40K PN1.6,4.0,6.4MPa
连接型式:法兰式,FF,RF,RJ,LG标准JIS ANSIB16.5,JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面
焊接式:嵌接焊SW (40~50mm)
对接焊BW ( 65~200mm)
材料:HT200 ZG25 ZG1Cr18Ni9 ,ZG0Cr17Ni12Mo2, 1.25Cr0.5Mo, 5.0Cr0.5Mo, SCPH21 SCPH61 Ti
上阀盖:
常温型(P):-17~+ 230°C
伸长I型(E1): -45~-17°C ,+230~+556 °c
伸长II型(E2):整体式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
压盖型式 :螺栓压紧式
填料V型聚四 氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料.
