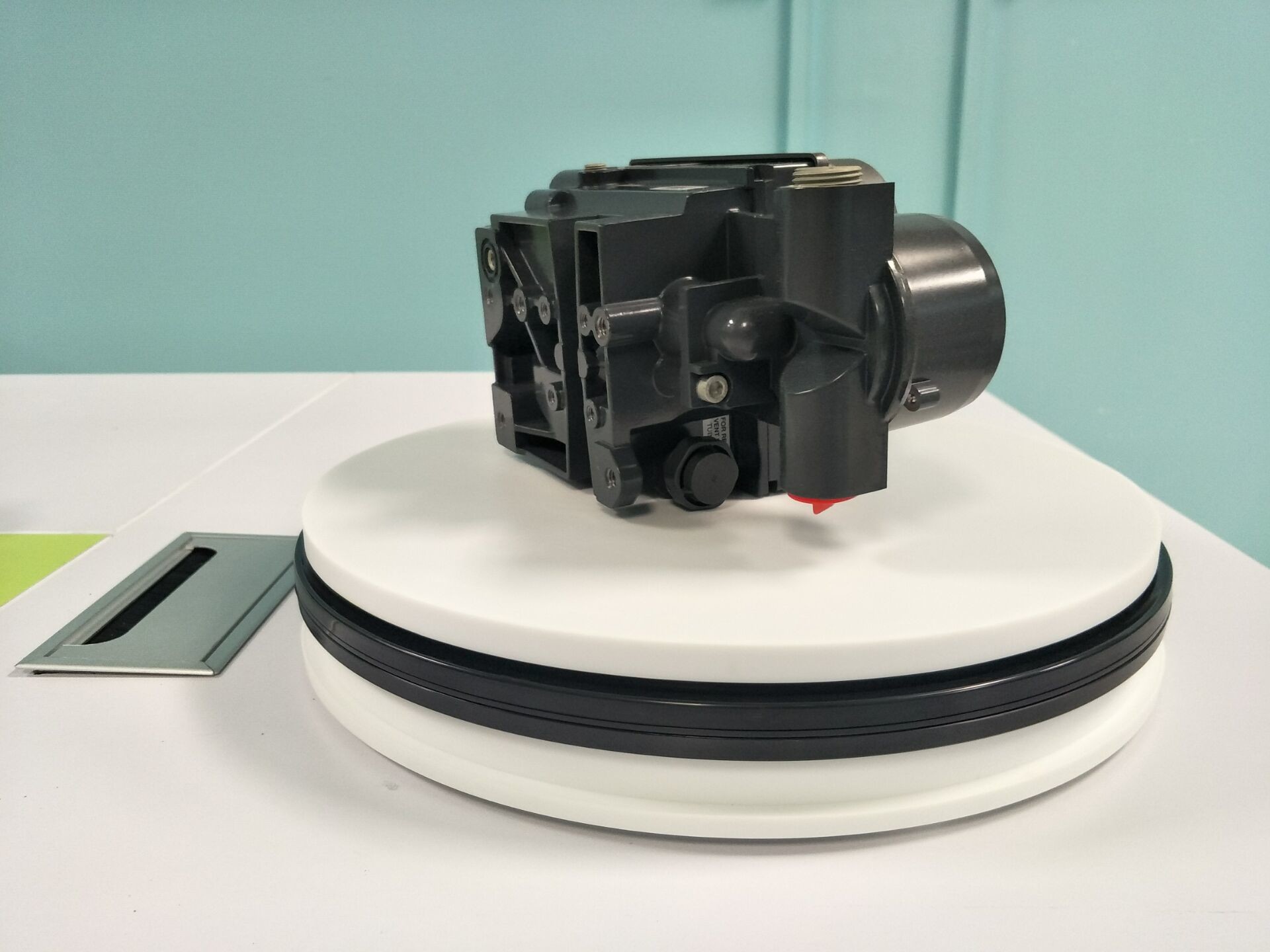

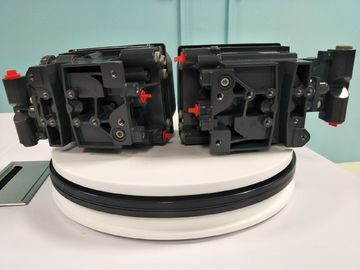

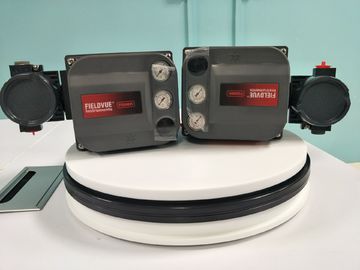

费希尔Fisher 智能阀门定位器 DVC6200阀门控制器 现货 配套Fisher ET EZ ED气动控制阀和67CFR 67DFR 过滤减压阀

• 名称:Fisherr FIELDVUEt DVC6200 数字式阀门 控制器
• 品牌:fisher
• 货号:DVC6200
•                                   功能

• 高性能的无连杆反馈系统无需直接接触,从而消除了零部件磨损.

  全封装电子元件可以抗振动,耐高温以及耐腐蚀性环境.

  能够对明显的阶跃变化作出快速响应,并能精确控制轻微的设定点变化.

  VC6200 是一款 HART 通信设备,可以访问回路中任何装置的信息. 这种灵活性可以降低暴露在危险环境中的风险,并能够方便地了解安装在难以触及的位置的阀门状况.

  模块化设计无需拆开现场布线或气动管道,便可更换重要的工作组件.

  如果安装在集成控制系统中,就可以节省大量硬件成本和安装费用.

  如果安装在集成控制系统中,就可以节省大量硬件成本和安装费用.

  数字式通信实现了对阀门运行状况的轻松访问

可靠性

无连杆,非接触式阀位反馈-高性能的无连杆阀位 反馈系统消除了阀杆与DVC6200数字式阀门控制器 之间的直接接触.这样部件就不会发生磨损,因而能够地延长部件的循环使用寿命.

经久耐用-已通过现场检验的DVC6200仪表自带的 电子设备已经完好密封,适用于各种振动,温度和腐 蚀性环境.适用于恶劣天气的接线盒可将现场接线与 仪表的其他区域隔离开来.

性能

准确控制与快速响应-二级式定位器设计利于快速 响应较大的阶跃更改和准确控制微小的设定点变更.

行程控制/压力下降-阀位反馈对于数字式阀门控制 器的运转非常重要.DVC6200数字式阀门控制器能够 在检测出阀位问题后,自动转换到I/P转换器模式以 保证阀门正常运转.

应用灵活

增强了保障性-DVC6200数字式阀门控制器是一个 HART通信设备,因此可从回路的任意位置访问信 息.这种灵活性可降低设备接触危险环境的概率,并 有利于其轻松地评估阀门是否难以抵达目标位置.

调试速度更快-HART通信便于用户利用各种工具 快速调试本地或远程阀门组件上的回路.

易于维护-费希尔DVC6200数字式阀门控制器采用模块化 设计.无需拆下现场接线和气动管路,即可更换关键 的工作组件.

使用经济

节省硬件成本-若将硬件安装到集成式控制系统, 则可节省大量硬件和安装成本.由于可通过HART 通信协议使用此信息,因此无需安装限位开关和阀位 变送器之类的阀门附件.

延长运行时间-DVC6200数字式阀门控制器具有 自诊断功能,在没有关断过程或没有将阀门组件从 管路中拉出的情况下,也能体现阀门性能并进行健康 评估.

完善维护决策-数字通信利于轻松了解阀门状况. 借助FisherValve

Linkt软件对阀门信息进行分析之 后,便可作出健全的过程和资产管理决策.

可采用的安装方式

集成安装到FisherGX控制阀和执行机构系统

集成安装到Fisher旋转式执行机构

直行程线性应用

角行程旋转式应用

DVC6200数字式阀门控制器也可以安装到符合IEC 60534-6-1,IEC60534-6-2,VDI/VDE3845和NAMUR 安装标准的其他执行机构上.

通信协议

HART5或 HART7

输入信号

点对点

模拟输入信号: 4-20毫安直流(标称,可分程使用)

仪表端子处的可用电压需要为10.5伏直流(对于 模拟控制)或11伏直流(对于HART通信)(2)

小控制电流: 4.0毫安

不重新启动微处理器情况下的小电流: 3.5毫安

大电压: 30伏直流

过电流保护

反极性保护

多点

仪表电源: 电流为10毫安时,11至30伏直流

反极性保护

气源压力(3)

建议的小压力:比执行机构要求的巅值多0.3bar (5psig)

大压力:10.0bar(145psig)或执行机构的大压力 额定值(取较小值)

输出信号

气动信号:压力可达到巅值气源压力

小量程:0.4bar(6psig)

大量程:9.5bar(140psig)

作用方式: 双作用,单作用正作用或反作用 .

稳态耗气量(4)(5)

气源压力为 1.4 bar (20 psig) 时:小于0.38标准 立方米/小时(14scfh)

气源压力为 5.5 bar (80 psig) 时:小于1.3标准 立方米/小时(49scfh)

大输出容量(4)(5)

气源压力为 1.4 bar (20 psig) 时:10.0标准立方米/ 小时(375scfh)

气源压力为 5.5 bar (80 psig) 时:29.5标准立方米/ 小时(1100scfh)

工作环境温度(3)(6)

-40至85_C(-40至185_F)

对于使用温度选件(氟硅氧烷弹性件)的仪表,为-52至85_C(-62至185_F)

独立线性度(7)

典型值:输出量程百分之r0.50

电磁兼容性

符合EN61326-1标准

抗扰度-符合表2中所示的EN61326-1标准.

排放物-A类

ISM设备等级:A类1级

振动测试方法

经测试符合ANSI/ISA-S75.13.01第5.3.5条所述的要求.

输入阻抗

可以使用550欧姆的等效阻抗.该值相当于电流为 20mA时的11伏电压.

湿度测试方法经测试符合IEC61514‐2标准
