公称通径: |
DN40, 50,65,80,100,150,200 Mm |
公称压力: |
150,300,600 JIS10,20,30,40K PN1.6,4.0,6.4Mpa |
环境温度: |
-30°~70° |
可调范围: |
50:1 |
回差: |
5% (不带定位器) 3% (带定位器) |

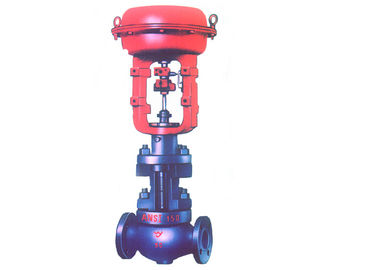

吴忠仪表HCBW波纹管密封笼式双座调节阀
HCBW波纹管密封笼式双座调节阀是-种压力平衡式的调节阀阀体结构紧凑,流体通道呈S流线型,压降损失小流量大,可调范围广.
上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性,这是波纹管密封阀的显著特点之一.
由于波纹管元件本身变型性和卓著的抗老化性,这种调节阀完全克服了填料密封阀通常存在的填料老化性和温差敏感性等弱点.
采用波纹管-填料双重密封结构,安全可靠性更好.调节阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大.因此,它在剧毒,强腐蚀性,放射性等稀有特殊介质的自动控制系统中得到广泛应用.
阀配用多弹簧式薄膜执行机构,其结构紧凑,输出力大.
1,阀体
式直通双座铸造球行阀
公称通径 |
DN40, 50,65,80,100,150,200 mm |
公称压力 |
150,300,600 JIS10,20,30,40K PN1.6,4.0,6.4Mpa |
使用压力 |
1MPa,2MPa, 3.5MPa |
连接型式法兰式 |
RF和RJ |
标准 |
按ANSI B16.5,JIS B2201,JB/T79.1 PN1.6MPa,JB/T79.2凹凸面 |
焊接式 |
嵌接焊SW(40~ 50mm) 对接焊BW(65 ~ 200mm) |
材料 |
HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti |
上阀盖 |
常温型(P):-17~+230°C |
压盖型式 |
螺栓压紧式 |
填料 |
V型聚四氟乙烯材料,含浸聚四氟乙,烯填料,石棉编织填料.
|
(工作温度不允许超过各种材料的允许范围)
2,阀内组件
阀芯型式:压力平衡式阀芯
流量特性:高精度流量特性,等百分比(%)和线性特性(L),高容量流量特性,等百分比(%)和线性特性(L)
(整体和分离式套筒应根据公称通径,材料,工作温度而定.)
材料:17-4PH 0Cr17Ni12Mo2和司太莱堆焊合金
波纹管材料:1Cr18Ni9
3,执行机构
型式:HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:20~ 100KPa,80~ 240KPa
供气压力:140,160,280,400KPa
气源接头:Rc1/4
环境温度:-30°~70°
4,阀作用型式
气-关式或气-开式
5,附件
定位器,手轮机构,气动阀位定位器等
6,性能
泄漏量金属阀座:符合标准ANSI B16.104 II级,
小于额定Cv的0.5%.
聚四氟乙烯阀座:符合标准ANSI B16.104VI级,小于额定Cv的10-7
回差:5% (不带定位器) 3% (带定位器)
线性:土3% (带定位器)
士11%(不带定位器)
7,可调范围:50:1
备注:采用标准的V型聚四氟乙烯填料
8.可配备fisher 梅索 阿自倍尔等多种定位器
