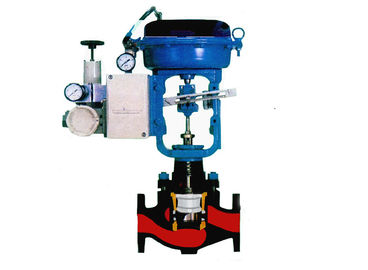

吴忠仪表HCB笼式压力平衡式双座调节阀太莱合金材质(蓝红)结构紧凑,输出力大 。可装配FISHER DVC6200 DVC2000阀门定位器

吴忠仪表HCB笼式压力平衡式双座调节阀太莱合金材质(蓝红)结构紧凑,输出力大 。可装配FISHER DVC6200 DVC2000阀门定位器

MOQ: 1台
价格: 人民币+8888-9999+台
Delivery period: 6-8周
payment method: T/T
Supply Capacity: 99+台+周
Detail Information
原产地
中国
品牌名称
吴忠仪表
产品型号
HCB笼式双座调节阀
公称通径:
40~200 Mm
公称压力:
ANSI 125、150、300、600JIS10、 16、20、30、40K PN1.6、 4.0、6.4MPa
连接形式:
法兰式
材料:
ZG25 ZG1Cr1 8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo 5.0Cr0.5Mo SCPH21SCPH61 Ti
最小订货量:
1台
价格:
人民币+8888-9999+台
交货周期:
6-8周
付款条款:
T/T
供货能力:
99+台+周
Product Description

HCB笼式双座调节阀技能参数和性能介绍


HCB笼式双座调节阀是一种压力平衡式的调节阀,阀动态稳定性好,噪音低,空化腐蚀小,适宜控制各种温度高压差流体;
阀体通道呈S流线形,还设有一个改善套筒周围流体平稳流动的导流翼,压降损失小,流量大,可调范围广,流量特性精度高;
调节阀配用多弹簀式薄膜执行机构,结构紧凑,输出力大.



吴忠仪表HCB笼式压力平衡式双座调节阀太莱合金材质(蓝红)结构紧凑,输出力大 。可装配FISHER DVC6200 DVC2000阀门定位器 0


1.阀体型式
双座铸造球型角阀
公称通径40~200 mm
公称压力ANSI 125,150,300,600JIS10, 16,20,30,40K PN1.6, 4.0,6.4MPa
连接型式
法兰式: FF,RF,RJ,LG标准按ANSI B16.5JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面
焊接式:嵌接焊SW (40~50mm)
对接焊BW ( 65~200mm)
材料
ZG25 ZG1Cr1 8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo 5.0Cr0.5Mo SCPH21SCPH61 Ti
上阀盖
常温型(P):-5~+ 230°C
伸长I型(E1):+230~+556 °C
伸长II型(E2):整体式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
伸长II型(E2):整体式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯, 含浸聚四氟乙烯石棉,石棉编织填料.



吴忠仪表HCB笼式压力平衡式双座调节阀太莱合金材质(蓝红)结构紧凑,输出力大 。可装配FISHER DVC6200 DVC2000阀门定位器 1

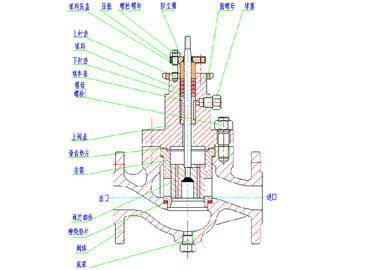

2,阀内组件
阀芯型式:压力平衡式阀芯
流量特性:等百分比(%)线性(L)
材料:17-4PH,0Cr17Ni12Mo2堆焊司太莱合金



3,执行机构

型式 HA多弹簀式薄膜执行机构,电动执行机构
膜片材料 乙丙 橡胶夹尼龙
弹簀范围 0.04r0.2,0.08~0.24MPa
供气压力 0.28,0.3,0.40MPa
气源接头 RC %4
环境温度 -30r+70°C
阀作用型式 气-开式或气-关式
附件 定位器,手轮机构,气动阀位传送器
回差 1%(带定位器) 3% (不带定位器)
线形 土1%(带定位器)土5%(不带定位器)


4,可调范围:50: 1
