公称通径: | DN15~DN150 | 流量特性: | 快开特性 |
---|---|---|---|
填料: | PTFE、塑料合金 |

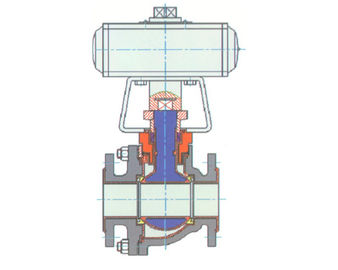

G4100气动衬塑球阀是-种旋转类的防腐切断阀,与流体接触的阀体内壁和金属阀内组件均陈一层聚全氟乙烯材料,具有极强的防腐蚀性,用于控制强腐蚀性流体,与执行机构的连接尺寸符合ISO5211标准,可方便的与各种执行机构组配,结构简单,性能优越,维修方便,安全可靠.
1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2.采用全通径,浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
4.结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外, 特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏.
制造规格:
公称通径 | DN15~DN150 |
阀芯形状 | 全通径球芯 |
流量特性 | 快开特性 |
阀内件材质 | WCB,CF8,CF8M等+F46 |
公称压力 | ANSI150,PN1.6 |
连接方式 | 法兰式(RF,凸凹式) |
阀体材质 | CF8,CF8M等+F46 |
上阀盖形式 | 标准型:-29℃~+150℃ |
填料 | PTFE,塑料合金 |
垫圈 | 缠绕式垫圈:柔性石墨/316 |
表面涂层 | 中国蓝.但是阀体材质为不锈钢时,精铸件酸洗后不涂漆,砂铸件涂银灰色漆. |
